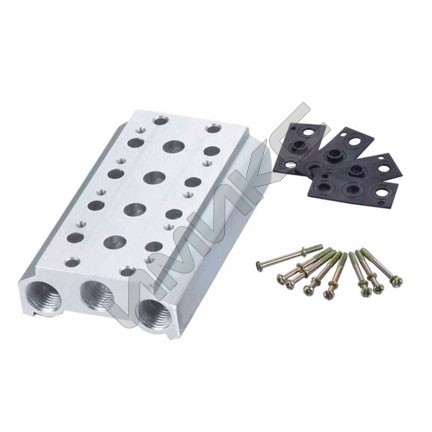

Основание для клапана серии IM4

Основание для клапана серии IM4
Количество:

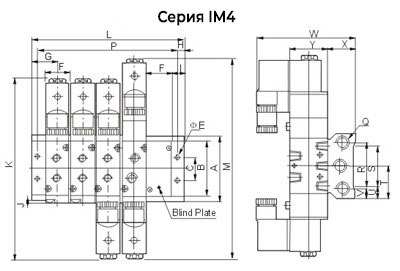

Габаритные размеры серии IM4

Размерный лист (серия IM4):

Модель A B C E F G H I J K L
1F 2F 3F 4F 5F 6F 7F 8F 9F 10F 11F 12F 13F 14F 15F 16F
100M-□F 58 43.2 20 4.5 18.3 19 5 10 0.8 81 38 57 76 95 114 133 152 171 190 209 228 247 266 285 304 323
200M-□F 61 50.7 21 4.5 22.4 23 6 12 1.2 92 46 69 92 115 138 161 184 207 230 253 276 299 322 345 368 391
300M-□F 75 64.8 26 4.5 27.3 27 6 13.5 2.5 111 54 82 110 138 166 194 22 250 278 306 334 362 - - - -
400M-□F 104 94.5 32 5.5 34.3 31.5 7 14.5 5 142 63 98 133 168 203 238 273 - - - - - - - - -
Модель M P Q R S T U V X Y
1F 2F 3F 4F 5F 6F 7F 8F 9F 10F 11F 12F 13F 14F 15F 16F
100M-□F 96 28 47 66 85 104 123 142 161 180 199 218 237 256 275 294 313 G1/4" 40 30 29 14 9 25 27
200M-□F 111 34 57 80 103 126 149 172 195 218 241 264 287 310 333 256 379 G1/4" 43 32 30.5 14.5 9 26 35
300M-□F 130 42 70 98 126 154 182 210 238 266 294 322 350 - - - - G3/8" 53 48 37.5 13.5 11 30 40
400M-□F 163 49 84 119 154 189 224 259 - - - - - - - - - G1/2" 68 67 52 18.5 18 38 50
