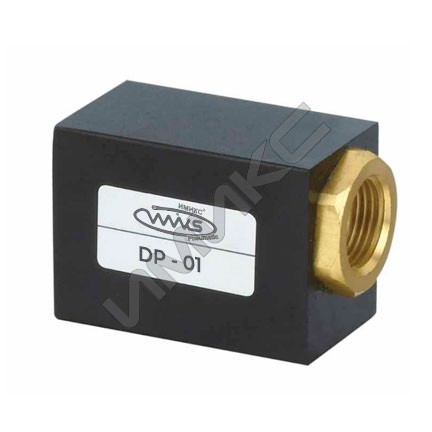

Быстросъемный выпускной клапан серии DP

Быстросъемный выпускной клапан серии DP
Выберите требуемые параметры:
1 Размер соединения:
Артикул товара:
DP-01
Количество:
  • Рабочая среда: воздух
  • Диапазон рабочих давлений: 0 ~ 1,0 МПа
  • Диапазон рабочих температур: 0 ~ 60 °C

Габаритные размеры серии IM4

Модель DP-01 DP-02 DP-03 DP-04 DP-06
Размер порта G1/8" G1/4" G3/8" G1/2" G3/4"
Эффективная площадь сечения 16mm2 27.5mm2 38mm2 71mm2 72.5mm2
Рабочая среда воздух
Диапазон рабочего давления 0~1.0MPa
Диапазон рабочих температур 0~60℃

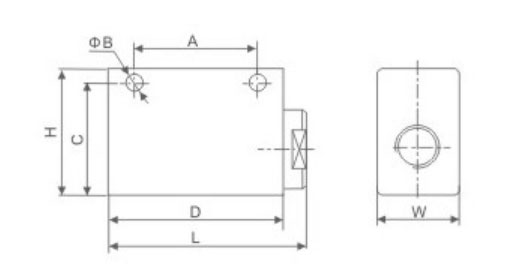

Размеры:

Модель Резьба L W H A B C D
DP-01 G1/8” 46 20 32 30 4.3 27 40
DP-02 G1/4” 62 25 40 39 5.6 33.5 55
DP-03 G3/8” 62 25 40 39 5.6 33.5 55
DP-04 G1/2” 98 38 64 60 8.5 51 90
DP-06 G3/4” 98 38 64 60 8.5 51 90
