Фильтр-регуляторы серии MAW

Фильтр-регуляторы серии MAW
Выберите требуемые параметры:
1 Резьба (дюймы, мм) T:
2 Номинальный расход (л/мин):
3 Тонкость фильтрации:
4 Отвод конденсата:
Артикул товара:
MAW10-M5D-5M
Количество:
  • Тонкость фильтрации: 5µ, 25µ
  • MAX рабочее давление: 1,0 МПа
  • Испытательное давление: 1,5 МПа
  • Диапазон рабочих температур: 5-60°С
  • Материал контейнера: поликарбонат

Спецификация:

Модель

MAW10-M5

MAW20-01

MAW20-02

MAW30-02

MAW30-03

MAW40-03

 MAW40-04 MAW40-06 MAW50-06 MAW50-10
Номинальный расход

100

 550 550 2000 2000 4000 4000 4500 5000 5000
Присоединительная резьба М5 G1/8" G1/4" G1/4" G3/8" G3/8" G1/2" G3/4" G3/4" G1"
Тонкость фильтрации 25µ
MAX рабочее давление 1,0 МПа
Испытательное давление 1,5 МПа
Диапазон рабочих температур 5-60°С
Диапазон регулируемого давления 0,05-0,7 МПа 0,05-0,85 МПа
Материал резервуара Поликарбонат
Отвод конденсата Вручную Автоматически

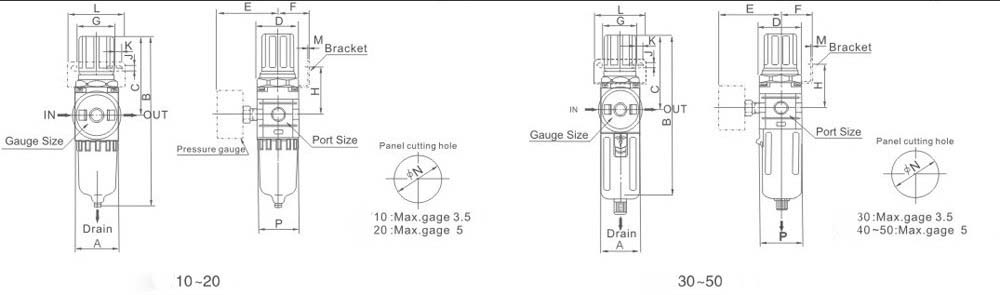

 Габаритные размеры:



Модель

Присоединителная

резьба (G)

 A B C D E F G H J K L M N P
MAW10 М5 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2 20.5 28
MAW20 G1/8"-G1/4" 40 164.5 78 40 56.8 30 34 43.5 5.4 15.4 55 2.3 33.5 40
MAW30 G1/4"-G3/8" 53 211 92.5 53 60.8 39 40 46 6.5 8 53 2.3 42.5 56
MAW40 G3/8"-1/2" 70 262 112 70 70.5 49.2 54 53.5 8.5 10.5 70 2.3 52.5 73
MAW40-06 G3/4" 75 267 114 70 70.5 49.2 54 55.5 8.5 10.5 70 2.3 52.5 73
MAW50 G3/4"-G1" 90 338 116 90 75.5 49.5 54 62 8.5 10.5 70 2.3 52.5 90
