Фильтр MAF

Фильтр MAF
Выберите требуемые параметры:
1 Резьба (дюймы, мм) T:
2 Номинальный расход фильтра (л/мин):
Артикул товара:
MAF10-M5
Количество:
  • Тонкость фильтрации: 25µ
  • MAX рабочее давление: 1,0 МПа
  • Испытательное давление: 1,5 МПа
  • Диапазон рабочих температур: 5-60°С
  • Материал контейнера: поликарбонат

Спецификация:

Модель

MAF10-M5

MAF20-01

MAF20-02

MAF30-02

MAF30-03

MAF40-03

 MAF40-04 MAF40-06 MAF50-06 MAF50-10
Номинальный расход

110

 750 750 1500 1500 4000 4000 6000 7000 7000
Присоединительная резьба М5 G1/8" G1/4" G1/4" G3/8" G3/8" G1/2" G3/4" G3/4" G1"
Тонкость фильтрации 25µ
MAX рабочее давление 1,0 МПа
Испытательное давление 1,5 МПа
Диапазон рабочих температур 5-60°С
Диапазон регулируемого давления 0,05-0,7 МПа 0,05-0,85 МПа
Материал резервуара Поликарбонат
Отвод конденсата Вручную Автоматически

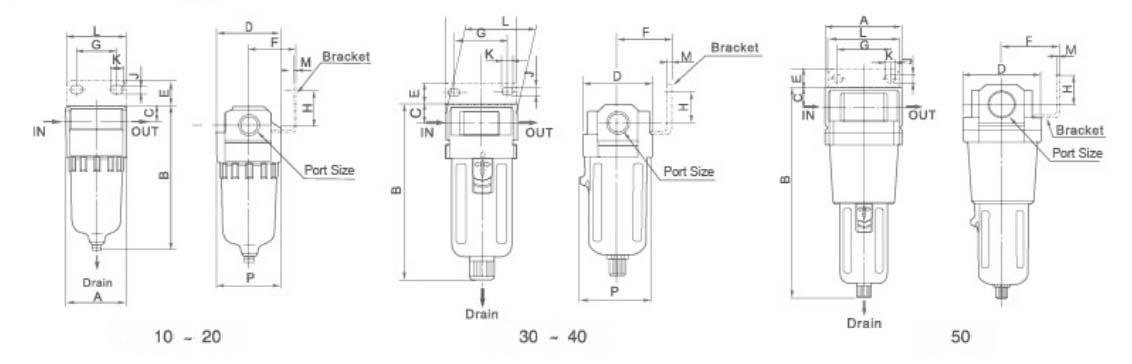

 Габаритные размеры:



Модель

Присоединителная

резьба (G)

 A B C D E F G H J K L M P
MAF10 М5 25 66 7 25 - - - - - - - - 26.5
MAF20 G1/8"-G1/4" 40 97.5 11 40 17 30 27 22 5.4 8.4 40 2.3 40
MAF30 G1/4"-G3/8" 53 132.5 14 53 16 41 40 23 6.5 8 53 2.3 56
MAF40 G3/8"-1/2" 70 168.5 18 70 17 50 54 26 8.5 10.5 70 2.3 73
MAF40-06 G3-4" 75 172.5 20 70 14 50 54 25 8.5 10.5 70 2.3 73
MAF50 G3/4"-G1" 90 247.5 24 90 23 66.5 66 35 11

103

 90 2.3 90
